Doel
• De mogelijke oorzaken van een probleem rangschikken

In het kort
Het visgraatdiagram, ontwikkeld door Kaoru Ishikawa, zorgt voor een visuele rangschikking van de mogelijke oorzaken van een probleem.

Toelichting
Ishikawa zag dat mensen vaak radeloos werden van de vele factoren die het succes van een proces bepalen. Hij bedacht een overzichtelijk visueel hulpmiddel om die factoren in zes categorieën (zes M’en) onder te brengen, om aan de hand daarvan een gestructureerde discussie te kunnen voeren. In de dienstensector maakt men er tegenwoordig ook veel gebruik van, al is het regelmatig met andere categorieën.

Leer het maken van een visgraatdiagram en het faciliteren van een workshop in onze Green Belt training. Klik hier!

Aanpak

• Teken de grondvorm van het diagram (een vis met zes graten) op een groot vel
• Schrijf het probleem in de ‘kop’ van de vis, en markeer elk van de graten met één van de zes M’en: Mens, Machine, Materialen, Methode, Milieu, Metingen
• Laat de groep zoveel mogelijk oorzaken benoemen en indelen bij een van de zes M’en
• Verduidelijk relevante oorzaken - met elkaar - met bijvoorbeeld de 5*waarom methode
• Herleid de problemen tot de grondoorzaken. Voorbeeldvraag: ‘Als we deze oorzaak wegnemen, is het probleem dan (grotendeels) opgelost?’
• Prioriteer de oorzaken tot slot (om deze mogelijke grondoorzaken te valideren). Ook (juist) hier kun je de 5* Waarom?methode goed gebruiken

Synoniem en/of alternatief
Ishikawa-diagram, oorzaak-en gevolgdiagram, Cause & Effect Diagram (Engels). Indien je oorzaken van meerdere pijnpunten wilt vinden, hanteer dan meerdere visgraten of de oorzaak-en-gevolgmatrix (Cause & Effect Matrix). Indien de focus op faalwijzen ligt, kan een FMEA ook goed.

Duur
Vaak (zonder validatie) minder dan een uur.

Voorbeeld

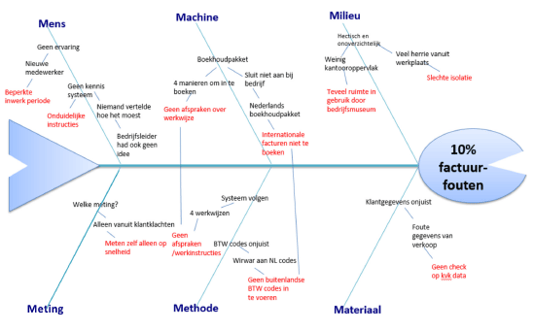

Onderstaande visgraat is een voorbeeld bij de facturatie van een organisatie. De vraag (‘pijnpunt’) was waarom er 10% aan factuurfouten worden gemaakt. Ook is meerdere keren doorgevraagd (de waaromvraag).
