Een Pareto chart is een grafiek om tellingen of gesommeerde waarden van een indicator Y per categorie weer te geven. Dat helpt om inzicht en focus te krijgen.
Doel van de pareto chart
Het doel van de pareto chart is discrete data in frequenties weergeven (ook in optellende percentages).
Toelichting
Sommen of totalen geef je visueel vaak weer in een staafdiagram. Idee is om je op de grote ‘brokken’ te richten (80-20 principe). Het Pareto diagram is vernoemd naar Vilvredo Pareto. Het is één van de zeven beroemde en veel ingezette, zogenaamde kwaliteitstools.
Pareto chart aanpak
- Verzamel de data (liefst n >100)
- De sommen of totalen (linker Y-as) orden je in staven van links (grootst) naar rechts (kleinst)
- Op de rechter Y-as geef je het cumulatieve percentage (met een lijn) weer tot 100%
- Stel het Pareto-diagram op
Synoniem en alternatief van de pareto chart
In het Nederlands: Pareto diagram. Alternatief is een taartdiagram of een andersoortige staafdiagram.
Duur van het maken van de pareto chart
Met software in secondes.

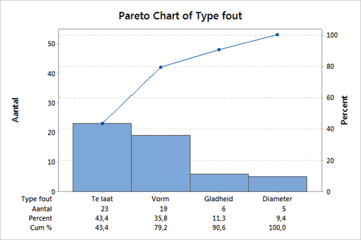

Voorbeeld van een pareto chart
Hiernaast staan aantallen fouten per type in een Pareto-diagram
