Het visgraatdiagram, ontwikkeld door Kaoru Ishikawa, zorgt voor een visuele rangschikking van de mogelijke oorzaken van een probleem.
Doel van het visgraatdiagram
Het doel van het visgraatdiagram is de mogelijke oorzaken van een probleem rangschikken.
Toelichting
Ishikawa zag dat mensen vaak radeloos werden van de vele factoren die het succes van een proces bepalen. Hij bedacht een overzichtelijk visueel hulpmiddel om die factoren in zes categorieën (zes M’en) onder te brengen, om aan de hand daarvan een gestructureerde discussie te kunnen voeren. In de dienstensector maakt men er tegenwoordig ook veel gebruik van, al is het regelmatig met andere categorieën.
Hoe maak je de visgraatdiagram?
- Teken de grondvorm van het diagram (een vis met zes graten) op een groot vel
- Schrijf het probleem in de ‘kop’ van de vis, en markeer elk van de graten met één van de zes M’en: Mens, Machine, Materialen, Methode, Milieu, Metingen
- Laat de groep zoveel mogelijk oorzaken benoemen en indelen bij één van de zes M’en
- Verduidelijk relevante oorzaken -met elkaar- met bijvoorbeeld de 5*waarom methode
- Herleid de problemen tot de grondoorzaken. Voorbeeldvraag: ‘Als we deze oorzaak wegnemen, is het probleem dan (grotendeels) opgelost?’
- Prioriteer de oorzaken tot slot (om deze mogelijke grondoorzaken te valideren). Ook (juist) hier kun je de 5*waarom methode goed gebruiken
Synoniem en/ of alternatief van het visgraatdiagram
Synoniemen zijn Ishikawa Diagram, Oorzaak- & Gevolgdiagram, Cause & Effect Diagram (Engels). Indien je oorzaken van meerdere pijnpunten wilt vinden, hanteer dan meerdere visgraten of de Oorzaak & Gevolg Matrix (Cause & Effect Matrix). Indien de focus op faalwijzen ligt, kan een FMEA ook goed.
Duur van het maken van het visgraatdiagram
Vaak (zonder validatie) minder dan een uur.

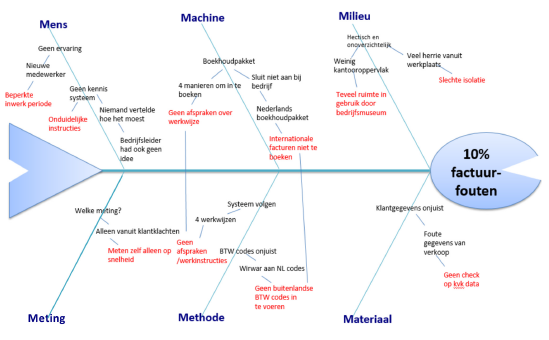

Voorbeeld van een visgraatdiagram
Onderstaande visgraat is een voorbeeld bij de facturatie van een organisatie. De vraag (‘pijnpunt’) was waarom er 10% aan factuurfouten worden gemaakt. Ook is meerdere keren doorgevraagd (de “waarom?” vraag).
