Control Chart

op

Een Control Chart geeft de ontwikkeling van een indicator of variabele in de tijd weer, waarbij bijzondere gebeurtenissen (statistisch gezien) gesignaleerd worden.

Doel van de control chart

Het doel van de control chart is het inzicht geven in de ordegrootte, spreiding als stabiliteit van een indicator.

Toelichting

Een Control Chart is een tijdreeksgrafiek met statistische toetsen en grenzen. Met een Control Chart maak je onderscheid tussen ‘normale’ variatie (in control) en ‘bijzondere’ variatie (out-of-control). Deze grafiek helpt om significante patronen in de tijd (trends) te zien. De uitvinder van de Control Chart is Walter A. Shewhart (1924).

Control chart aanpak

  • Orden de data van de indicator in de tijd
  • Geef de uitkomsten van de indicator weer op de Y-as, en de tijd weer op de X-as
  • Bereken het gemiddelde, en bij de Individuals Chart de Lower en Upper Control Limits
    • De UCL en LCL zijn t.o.v. het gemiddelde +/- 3 keer (resp.) de kortetermijn-standaarafwijking
  • Monitor en interpreteer vervolgens (nieuwe) waarden in deze Control Chart

Synoniem en alternatief van de control chart

Een Control Chart heet in het Nederlands “regelkaart”. De bekendste en meest gebruikte is de Individuals Chart of Shewhart Chart. Er zijn in de loop der decennia vele regelkaarten ontwikkeld, zoals de X-bar Chart en regelkaarten voor discrete data.

Alternatieven op een Control Chart zijn de Run Chart en specifieke hypothesetoetsen.

Duur van het maken van de control chart

Met specifieke software maak je deze grafiek in een (fractie van een) seconde.

Voorbeeld van een control chart

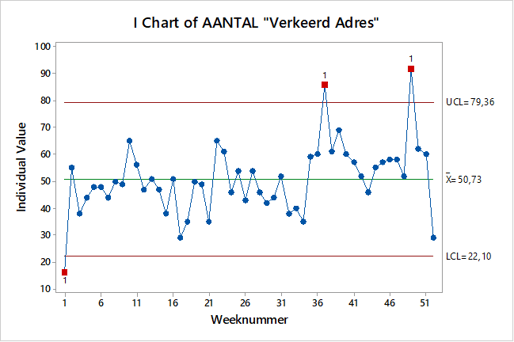

Een voorbeeld is het aantal geregistreerde ‘verkeerde adressen’ per week van een logistiek dienstverlener. Week 1 was ‘erg rustig’. Ook lijkt er wat veranderd na week 34.

Voorbeeld control chart in aantallen

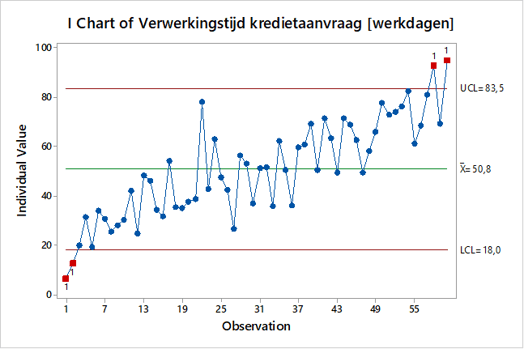

Ook voorbeelden in de financiële dienstverlening komen voor. Hier duurt het wachten op een formele reactie van een kredietaanvraag van ondernemers kennelijk steeds langer.

Voorbeeld control chart in tijd

Meerdere typen control charts

Er zijn veel soorten Control Charts ontwikkeld. De bekendste is die voor continue, individuele data: de Individuals Chart (I Chart) of Shewhart Chart. Deze regelkaart is standaard bij Lean Six Sigma Green Belts. Logisch bij individuele metingen, zoals de doorlooptijd per aanvraag. Wat als je met gemiddelde doorlooptijden per dag werkt? Of met discrete data? Kloppen dan de regelgrenzen nog wel?

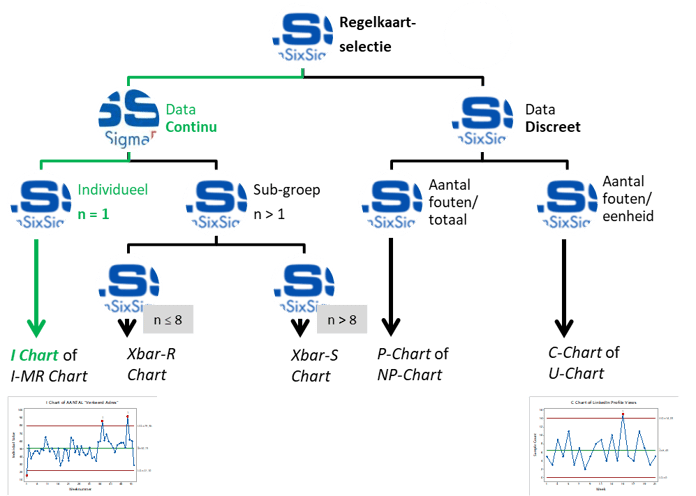

Kortom, welke type regelkaart kies je wanneer? De I Chart volgt de groene route linksonder in onderstaande afbeelding. Voor proporties, tellingen, sommaties of gemiddelden gebruik je andere typen Control Charts. Zie de ‘zwarte’ routes in onderstaande afbeelding. De ‘Green Belt route’ linksonder gaat in veel gevallen goed op. Lean Six Sigma Black Belts krijgen training in onderstaande keuzes.

Wanneer welke control chart

Meer lezen over de volgende onderwerpen:

Meer weten over Control charts?

Portretfoto Willem cirkelvorm

Willem Heijboer

Trainer/adviseur

LSSP boek: Samenzinnig verbeteren
De complete toolbox om aantoonbaar te verbeteren.

Portretfoto Willem cirkelvorm

Willem Heijboer

Master Black Belt

"Er zijn veel soorten control charts, zorg dat je scherp hebt of je met discrete of continue data werkt."
